手機地質羅盤使用方法簡介及其在工程上之應用

2019年03月23日

手機地質羅盤使用介紹及其在工程上之

應用概說

www.chday169.url.tw

chday168plus1.blogspot.com

            戴佬獻曝部落格(Google or Facebook)

(1)前言

不久前在網路上發現有一款由中央地質調查所與捷連資訊科技公司共同研發之手機地質羅盤App，相當好玩實用，除可應用在工程(地質、

岩坡、道路及水利工程規劃)上，亦可應用在登山及救難定位上。最重要App是免費的，可謂摸蚌兼洗褲一兼二顧，俗又大碗，依據網路說法

(好像沒有使用說明年書?)其有：

(a)量測岩層走向-傾角或傾向/傾角(?)，可自動儲存位態及座標資訊並可為每次測量拍攝照片作為記錄。

(b)可將此外業之記錄資料上傳至Dropbox等雲端硬碟儲存並進行資料處理。

(c)可在地質雲網上顯示Dropbox內所上傳之位態、照片資料(http://www.geologycloud.tw/，建議使用電腦開啟此網頁)

(d)可透過通訊軟體，即時分享雲端硬碟儲存之觀測位態、照片等資料。

(e)可利用GPS定位方式取得目前所在的位置。

(f)可校正手機的加速度儀，在功能表選單中設定磁偏角，獲得較精確的數值。

  經試用後，發覺頗俱實用價值，雖然其仍有些小瑕疵需要改進，但因係免費App，故特推介給同好。如果你(妳)有申辦吃到飽智慧型手機

方案(先確定手機有電子羅盤裝置)，則不妨用手機下載(下載後如不能使用，可能就是沒有電子羅盤裝置，那就另買一台?)手機地質羅盤

來玩玩，不用白不用，用後保證粉實用。

 (2)手機地質羅盤主要功能

手機地質羅盤主要功能繁多，限於篇幅無法一一介紹，好在本App介面為中文，使用簡易，建議自己動手實際操作一番必有所體會及收穫。

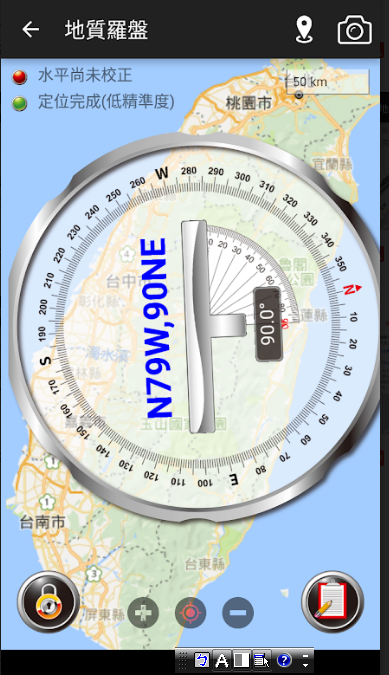

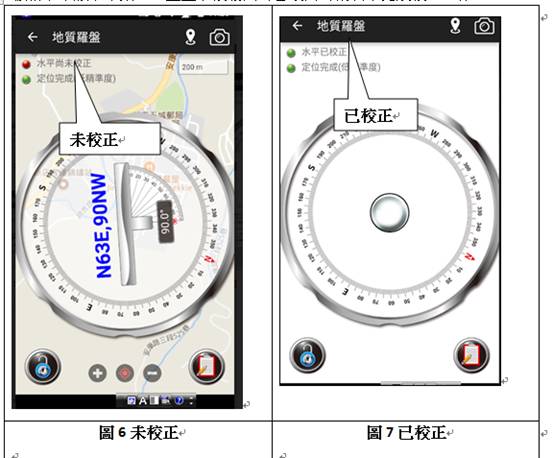

(3)手機地質羅盤水平校中

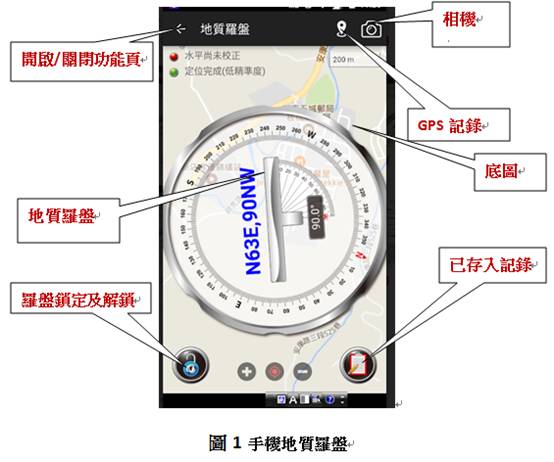

  點按地質羅盤左上方之開啟/關閉功能頁(←)選項，點選校正選項圖示，在水平校正視窗中出現”此校正須將手機平放………..”，

將手機面版平放水平桌上，後點選校正後，等待下一個畫面”Z軸校正……..”出現後，同樣點選校正，將手機面板朝下平放水平桌上，

直至手機發出聲響或鈴聲就表示完成校正工作。

(4)手機地質羅盤位態量測作業

(a)手機地質羅盤水平校正。度座標

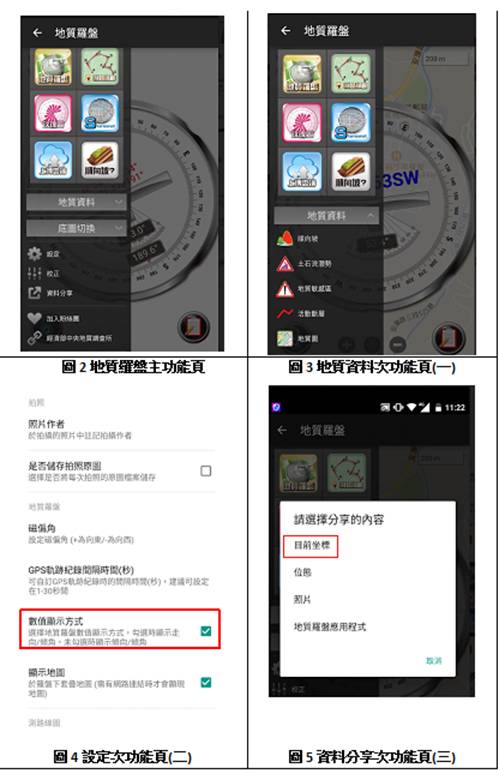

(b)選擇底圖：在圖4設定次功能頁(二)中勾選顯示地圖，在圖2地質羅盤主功能頁點選底圖切換， 在下拉視窗中，

選擇需要之底圖(可調整到需要之大小)。

(c)在次功能頁圖4中之選擇方框中，勾選符合自己需要之選項。在此要說明圖4中數值顯示方式雖有走向/傾角及傾向/傾角兩種選擇，

但實際上似乎只有走向/傾角一種? 傾向/傾角選項似乎只是適用在經緯度座標定位?。

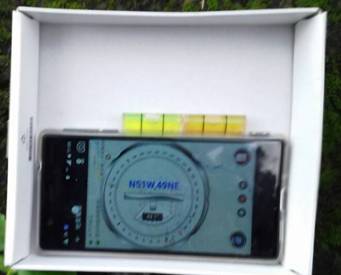

(d)手機面板朝上，將手機底部或保護盒底部緊貼排放在要量測位態之坡面上，任一長邊在上並保持長邊水平(可使用塑膠小水準棒輔助，

有保護盒則盒底斜貼坡面(如圖8))。

(e)鎖定羅盤鎖定及解鎖。

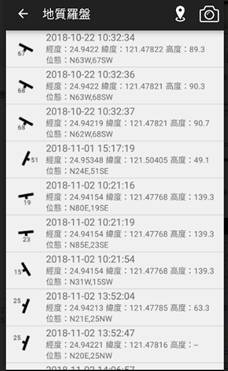

(f)點選已存入記錄以儲存走向/傾角資料。

(g)點選圖2地質羅盤主功能頁之資料分享，點選請選擇分享的內容視窗中選項(此處選擇位態)。

*走向/傾角讀數只取到整數

(5)手機地質羅盤座標量測及其在工程應用

  手機地質羅盤座標量測作業與手機地質羅盤位態量測作業，除項(4) (c)數值顯示方式不勾選外，及長邊不必水平(手機面板不能水平，

否則無法顯示座標?)，其餘均類似。

  手機地質羅盤座標量測之用途甚多，諸如(a)岩層露頭座標量測，(b)鑽探取樣孔位(垂直孔及斜孔)座標量測，斜孔鑚桿傾角量測，(c)岩層平

面三點問題之三點座標量測，(d)地質鑽探孔佈設方向參考(孔位連線應盡量沿正傾角方向)(e)岩楔交點座標量測，(f)道路及河道工程

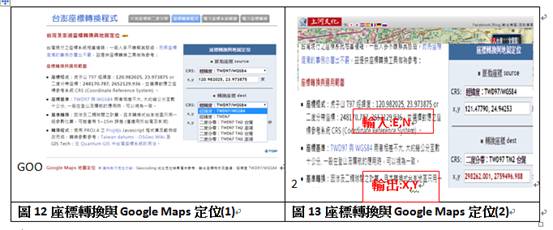

規劃縱橫斷面量測，(g)登山方向導航及救災定位等，均可使用手機地質羅盤座標量測處理。有關經緯度座標轉換為xy座標，建議使用

上河文化公司之網站https://www.sunriver.com.tw/taiwanmap/grid_tm2_convert.php所提供之台灣及澎湖座標轉換與地圖定位，需要時可將

經緯度座標(經緯度座標輸入為”先經度後緯度，分秒須先化為度”)轉換為xy座標。。

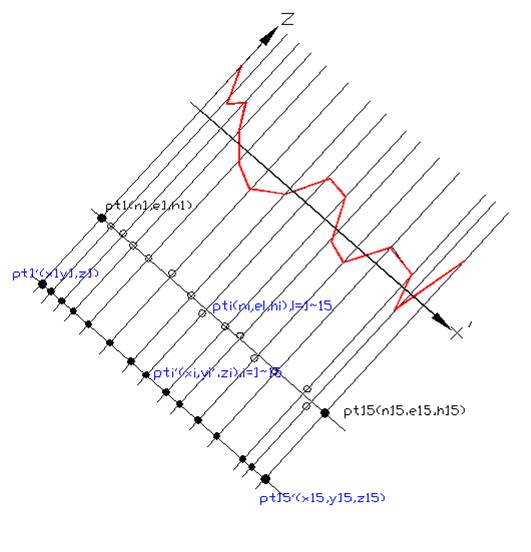

規劃用之橫斷面可在與縱斷面大致垂直方向上各轉折點位置(假設有Pt1~Pt15)，利用手機地質羅盤量測各點之經緯度座標及高度，

經轉換為x,y座標後，以Pt1及Pt15之連線AB為x’新軸，將Pt2~Pt14垂直投射至AB連線，即Pt2’至Pt14’。配合經過修正後之

各點z座標來描繪橫斷面。

   縱斷面規劃斷面則更簡單，只須將經緯度座標及高度轉換為(x,y,z)後直接繪製即可。

   受限於手機羅盤定位之準確度，此縱橫斷面可能僅適合在工程初步規劃及簡報中使用。在承攬工程規劃設計競圖作業簡報中，

能提供斷面圖，總比沒有斷面圖好?上述作業可利用電腦(程式，Excel Vba或AutoCad Vba)來完成。

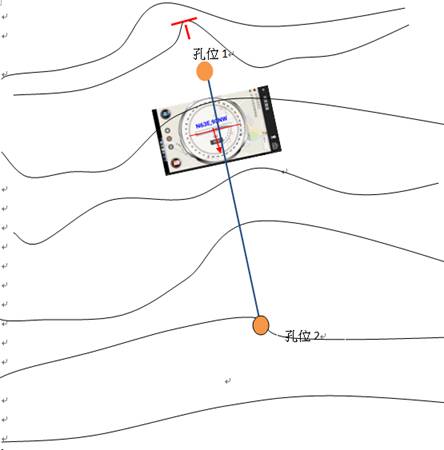

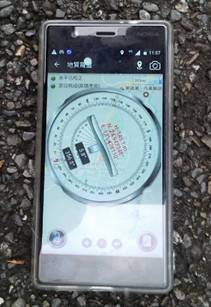

 鑽孔(二孔以上)孔位現場佈設，方向可以第一孔為參考點，將手機地質羅盤平放在鑽探孔前地面，調整地質羅盤走向與附近露頭走向一致，

則指向下坡傾角方向即為第二孔等之參考方向。

(6)手機地質羅盤使用心得及建議

    中央地質調查所與捷連資訊科技公司共同研發之手機地質羅盤App，可說是一款相當友善及實用之手機App，值得大力推廣。

據稱此App可配合中央地質調查所另一款App(地靈靈)使用(好像並沒整合在一起，殊為可惜?)。另外，手機地質羅盤似乎仍有些小瑕疵?

(a)    如座標誤植為坐標

(b)   數值顯示雖有傾向/傾角選項，但無法真正呈現結果；走向/傾角數值顯示位數只到整數(至少應到小數點1位)稍嫌不足。

建議如有機會改版，似可考慮將走向/傾角(因係羅盤，故以此為主)及傾向/傾角(為輔)同時呈現。

(c)    上傳資料到Dropbox必須先申請一個Dropbox帳戶(個人或企業)，而上傳之檔案為Cvj(Cabinet vision solid job)格式，

需另安裝FileViewPro讀檔軟體，不甚方便。

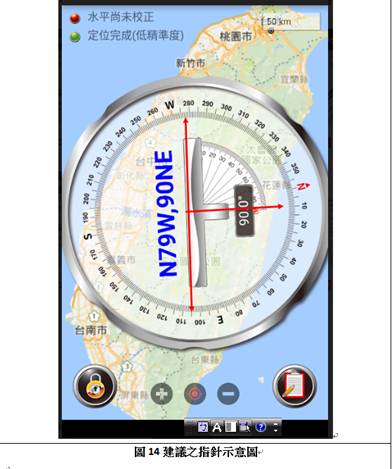

(d)   羅盤(走向，傾向及傾角)指針寬度似可改細長些(如圖14所示者)?可讓使用者直接準確讀出羅盤上之刻度。

(e)    如能另考慮加裝極點等密度圖及經緯度轉xyz座標等功能，那就更俱方便性、使用性及競爭力?當然也可以考慮另發行外語版?

  最後善意的提醒您，野外使用手機記得不要用太高級的(如Iphone)，手機應有適當之保護裝置(如用平底上面開口的壓克力盒子，

厚度略大於手機厚度，長邊黏貼一或兩支塑膠水準棒)，否則極易變成哀鳳?。另外多準備幾個備用手機充電器。

有關岩層位態相關問題之探討，有興趣之讀者可參考

www.chday169.url.tw  & chday168plus1.blogspot.com
